Sonsuz vida veya sonsuz vida çarkı standart kremayerle doğrudan kavraşabilir mi?

Question

Accepted Answer

Sonsuz vida veya sonsuz vida çarkı standart kremayerle doğrudan kavraşabilir mi?

Standart sonsuz vida veya çarkının, kremayer için belirtilen pinyonun yerini alabileceğini varsaymayın. Geleneksel sonsuz vida aktarımı eşleştirilmiş vida ve çark kullanır; standart kremayer uyumlu pinyon geometrisi ister. Özel çapraz helisel dişli ve kremayer düzenekleri mümkündür, fakat bu sıradan katalog parçalarının uyumunu kanıtlamaz. Birleştirmeden önce tüm diş geometrisini ve montajı kontrol edin.

Amaçlanan sonsuz vida ve çark çiftini tanıyın

Sonsuz vidanın helisi ve eş çarkı belirli ilerleme, diş profili, miller arası açı ve montaj ölçülerine göre tasarlanır. Sonsuz vida çarkının diş yüzeyi, standart düz veya helisel pinyonun yüzeyiyle otomatik olarak aynı değildir.

Geleneksel sonsuz vida kavramasının merkez kesiti, kremayer-pinyon geometrisine benzeyebilir. Bu benzetme sonsuz vida kavramasının kesitini açıklar; vidayı veya çarkı herhangi bir düz kremayerle eşleştirme izni vermez. Yalnızca nominal modülün aynı olması yeterli değildir.

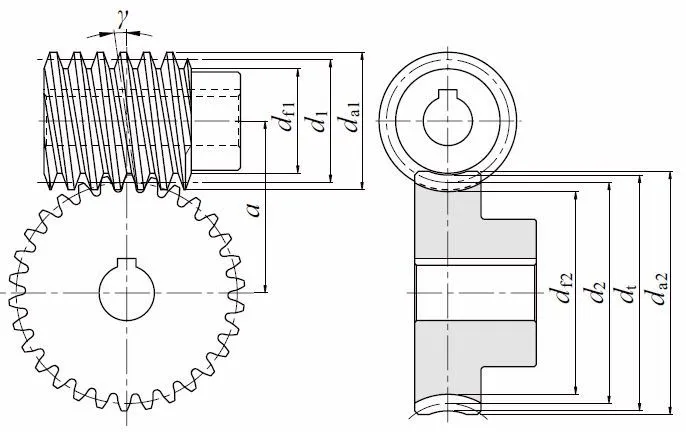

Silindirik sonsuz vida ve eş çarkının ölçülendirilmiş çizimi — Sonsuz vida ve çark, birlikte çalışmak üzere tasarlanmış bir çifttir. Şema: KHK Gears, Şekil 4.17.

Sıradan kremayer için uyumlu pinyon kullanın

Standart düz kremayerde belirtilen düz pinyon diş sistemiyle başlayın. Helisel kremayerde normal veya alın modülü tanımını, basınç açısını, helis verilerini ve mil yönünü doğrulayın. Kremayer referans çizgisinin konumunu ve çalışma kavramasını da kontrol edin.

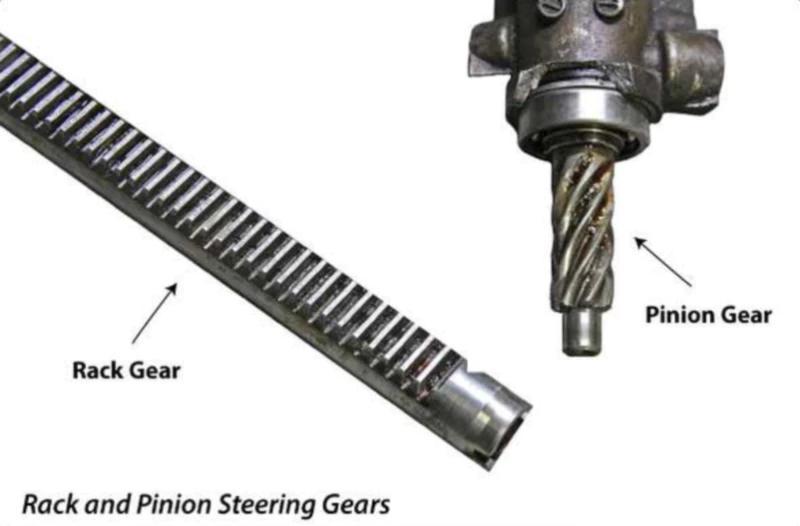

PairGears kremayer-pinyon karşılaştırması dönmenin doğrusal harekete çevrildiği olağan düzeneği açıklar. Kısa bir elle döndürme denemesini yeterli temas veya yük kapasitesinin kanıtı olarak kullanmayın.

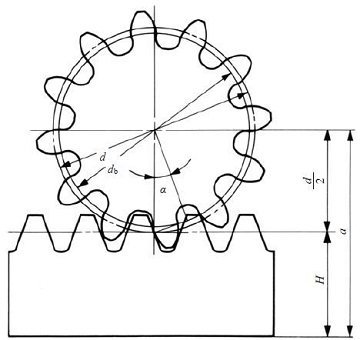

Referans çizgisi ve montaj ölçüleri gösterilen standart düz pinyon ve kremayer — Standart kremayer kavramasını diş geometrisi ve montaj ölçüleri tanımlar. Şema: KHK Gears, Şekil 4.3(1).

Özel vidalı kremayer tahrikini ayrı bir tasarım olarak ele alın

KHK, tahrik edilen elemanın kremayer olduğu çapraz helisel dişli düzeneklerini, tezgâh tablası tahrikleri dâhil, açıklar. Bunlar uyumlu geometri gerektirir; herhangi bir standart sonsuz vidayı herhangi bir kremayerle birleştirme onayı değildir.

Doğrusal hareketten önce sonsuz vida redüksiyonu gerekiyorsa ayrı ve uyumlu bir redüktör uygun kremayer pinyonunu tahrik edebilir. Gerekli doğrusal kuvveti, hızı, çalışma çevrimini ve alanı karşılaştırın; seçilen sistemde teması, aşınmayı ve yağlamayı doğrulayın. Kremayerin veya özellikleri belirtilmemiş bir sonsuz vida redüktörünün asılı yükü güvenle tutacağını varsaymayın.
